Șină mini rail aluminiu 60 mm cu bandă EPDM lipită pe talpă – panouri fotovoltaice

Descriere

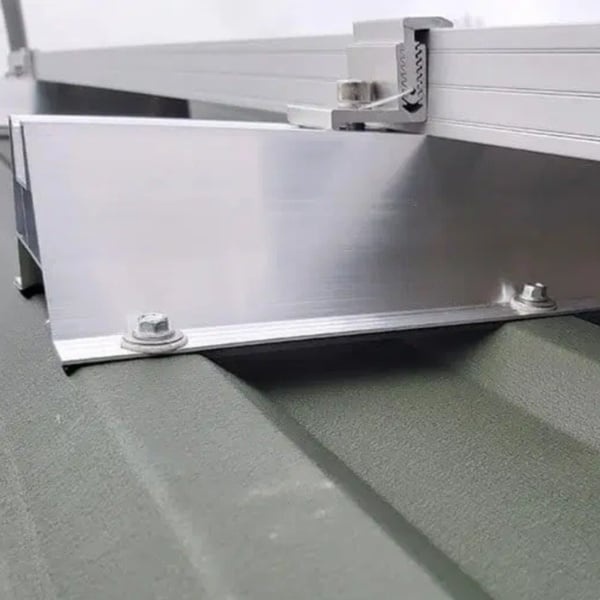

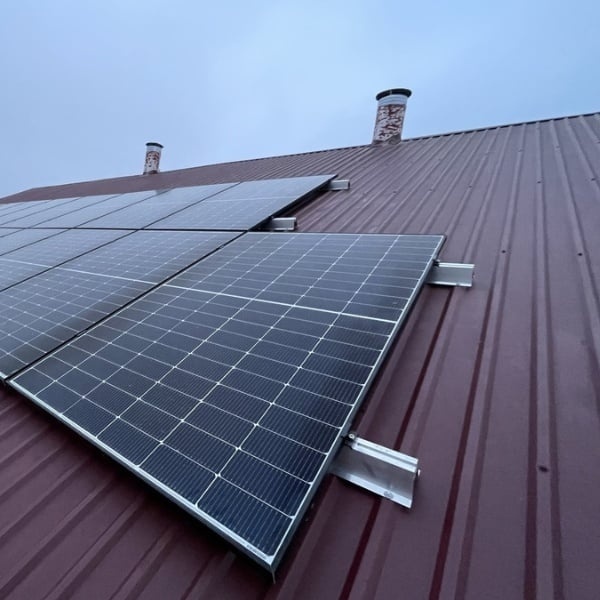

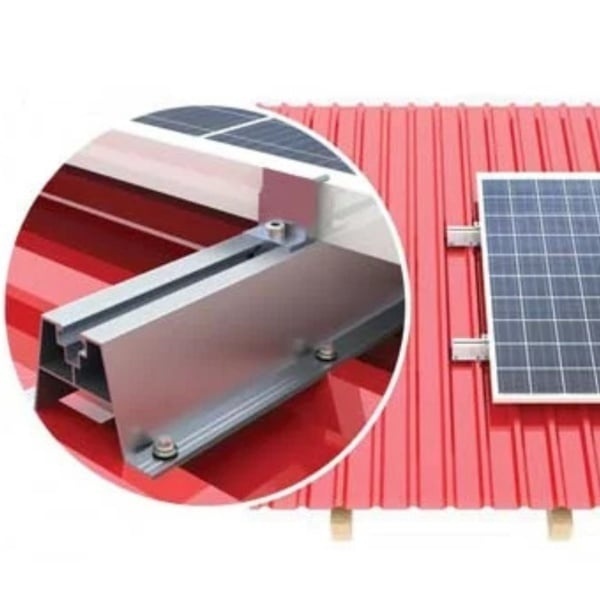

Mini-șina de aluminiu are înălțimea de 60 mm și se fixează direct în cutele tablei trapezoidale, cu șuruburi autofiletante cu garnitură. Clemele panourilor fotovoltaice se prind pe ea, deci nu ai nevoie de cârlige, tije sau grinzi suport.

Este cea mai înaltă dintre mini-șinele Dogav. Panoul stă cu 20 mm mai sus decât pe mini-șina de 40 mm și cu 35,5 mm mai sus decât pe mini-șina de 24,5 mm, deci sub el rămâne mai mult spațiu de aer. Variantele de 25, 30, 35, 40, 45 și 50 cm sunt mini-șine, câte una pentru fiecare clemă. Barele de 3,10 m și 6,21 m sunt profilul nedebitat, pe care îl tai pe șantier.

Specificații

• Material: aluminiu eloxat

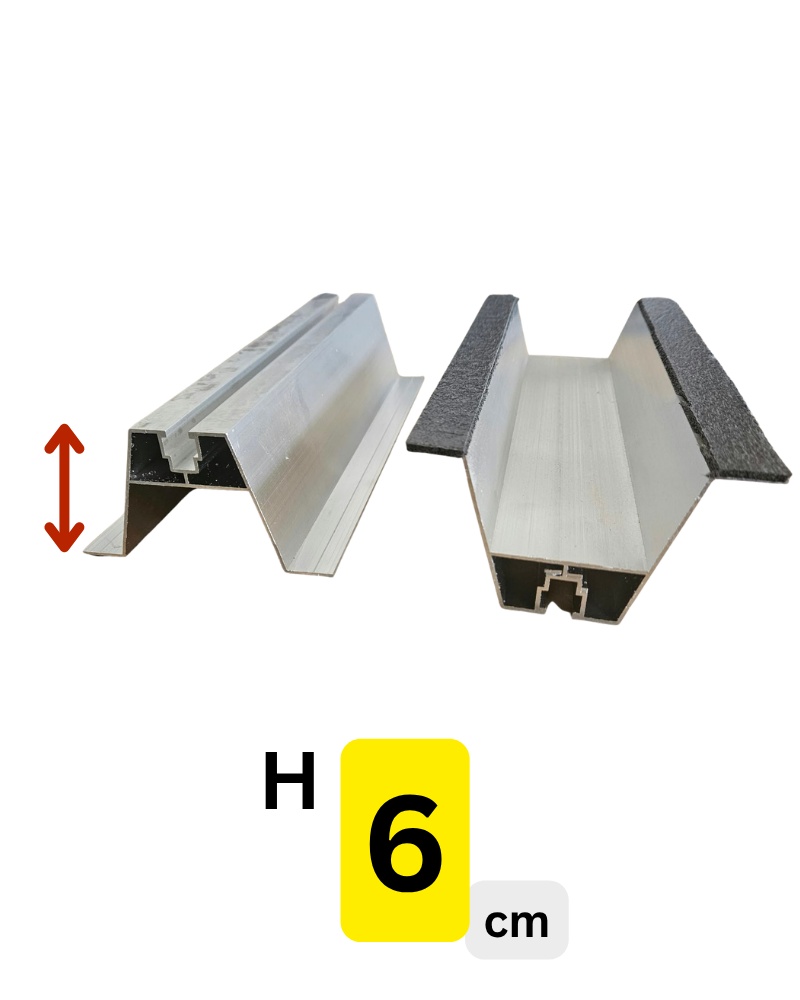

• Înălțime: 60 mm
• Lungimi: 25, 30, 35, 40, 45 și 50 cm; bare de 3,10 m și 6,21 m

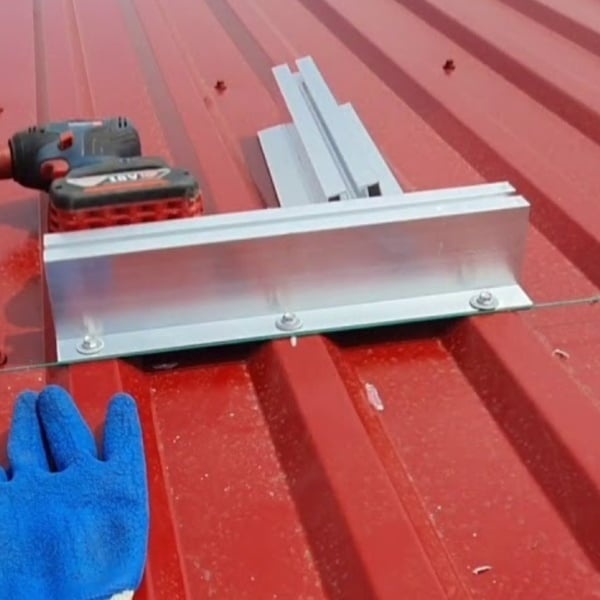

• Fixare pe tablă: șuruburi autofiletante cu garnitură, în cutele tablei

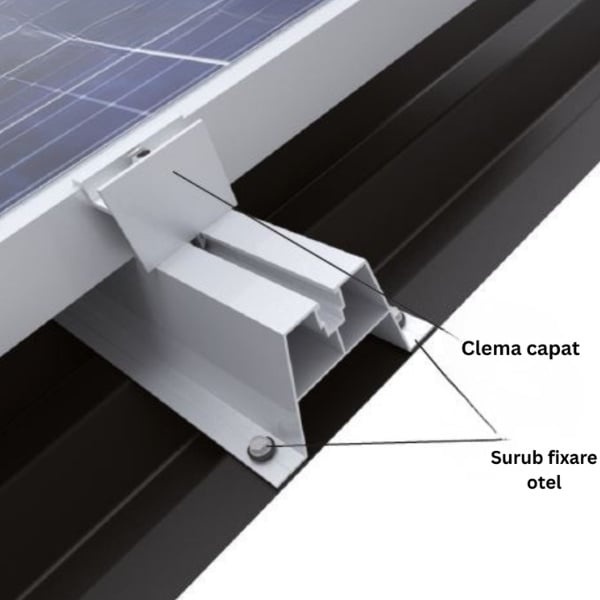

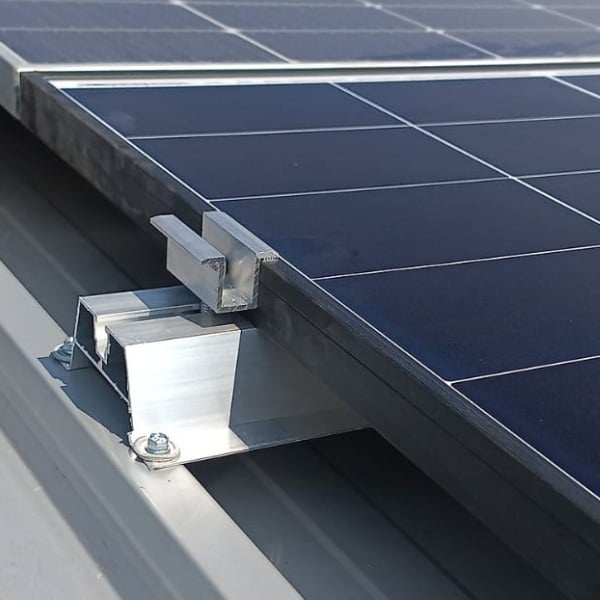

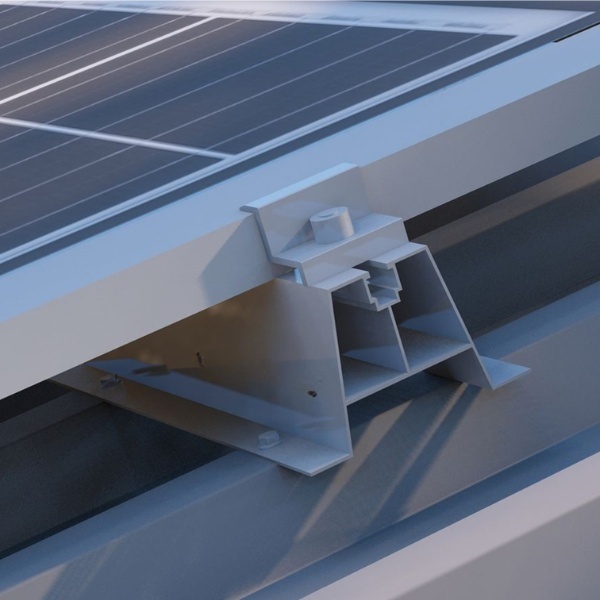

• Fixare panou: cleme de mijloc și de capăt, cu canal de culisare standard
• Acoperiș: tigla metalica, tablă trapezoidală
• Se folosește la: panouri fotovoltaice și solare

Comandă

Șinele se produc la comandă, cu plata în avans, și se taie la lungimea aleasă. Un produs tăiat la cerere nu se returnează, deci verifică măsurătorile înainte să comanzi.

Întrebări frecvente

Pe ce acoperișuri se montează mini-șina?

Pe tigla metalica, tablă trapezoidală (tablă cutată). Șuruburile trec prin tablă, așa că mini-șina nu se folosește pe tablă fălțuită sau pe țiglă ceramică. Pentru acestea alege suporturile și kiturile din categoria kit montaj acoperiș.

Ce înălțime să aleg: 24,5, 40 sau 60 mm?

Înălțimea mini-șinei este distanța dintre tablă și panou. La 24,5 mm panoul stă cel mai aproape de tablă, la 40 mm are 15,5 mm mai mult spațiu, iar la 60 mm are încă 20 mm. Alege 60 mm când vrei cel mai mare spațiu de aer sub panou sau când pui echipamente sub el.

Pot monta optimizatoare sau microinvertoare sub panou?

Sub panou rămân 60 mm între tablă și panou. Compară cu grosimea echipamentului din fișa lui, ca să încapă cu rama panoului și cu cablurile.

Câte mini-șine îmi trebuie?

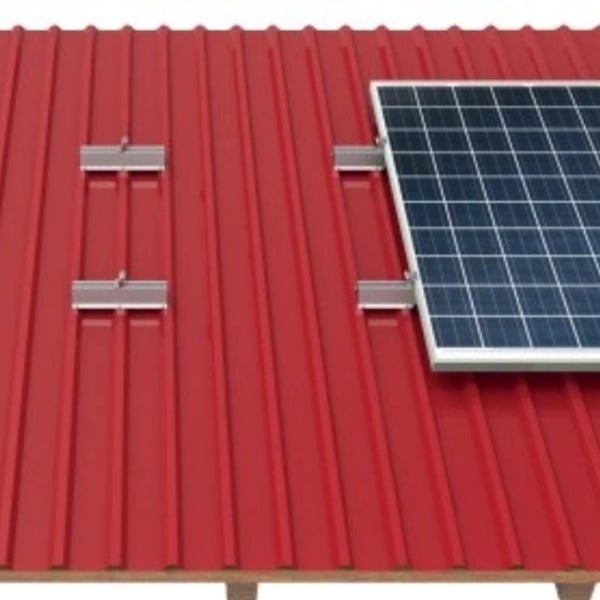

Câte una la fiecare clemă de capăt și de mijloc. Pe un rând de N panouri, fiecare dintre cele două linii de prindere are N+1 poziții de clemă, deci ai nevoie de 2 x (N+1) mini-șine. Exemplu: 6 panouri înseamnă 14 mini-șine, cu 4 cleme de capăt și 10 de mijloc. Poziția fiecărei mini-șine depinde de pasul cutelor tablei și de zona de prindere permisă de producătorul panoului.

Care e diferența între variantele de 25–50 cm și barele de 3,10 și 6,21 m?

Variantele de 25–50 cm sunt piese scurte, câte una la fiecare clemă. Barele sunt același profil nedebitat. O tai cu fierăstrău pentru metal la lungimea dorită, apoi cureți bavurile de pe muchii.

Ce cleme se potrivesc?

Șina primește clemele standard de mijloc și de capăt. Clemele se aleg după grosimea ramei panoului (30, 32, 35 sau 40 mm), care apare în fișa panoului. Le găsești în categoria cleme și suporturi.

Pot comanda cantități mari sau o lungime care nu apare în variante?

Da. Sună la 0727 752 585, de luni până vineri, 08:00–16:00, sau vezi pagina Ofertă B2B.
