Șină mini rail aluminiu 40 mm cu bandă EPDM lipită pe talpă – panouri fotovoltaice

Descriere

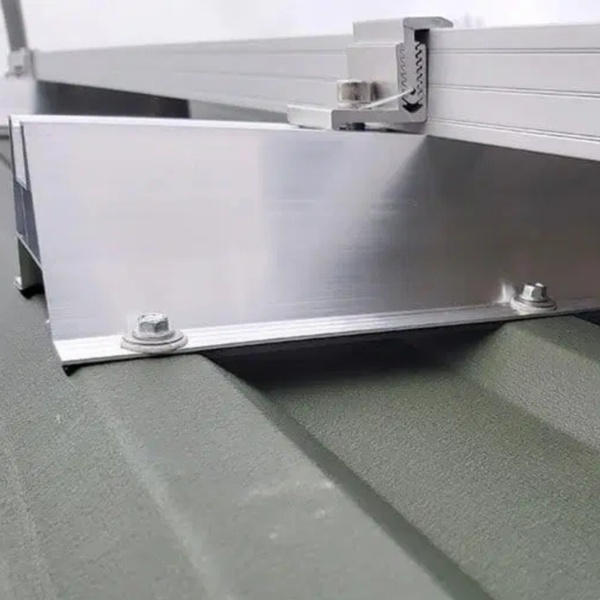

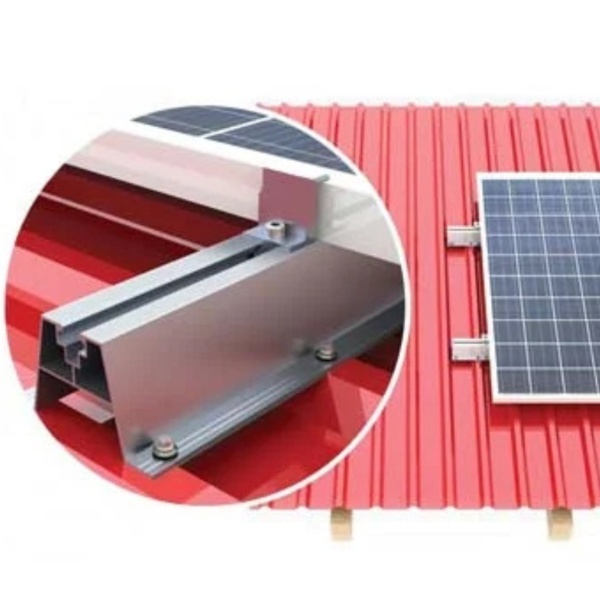

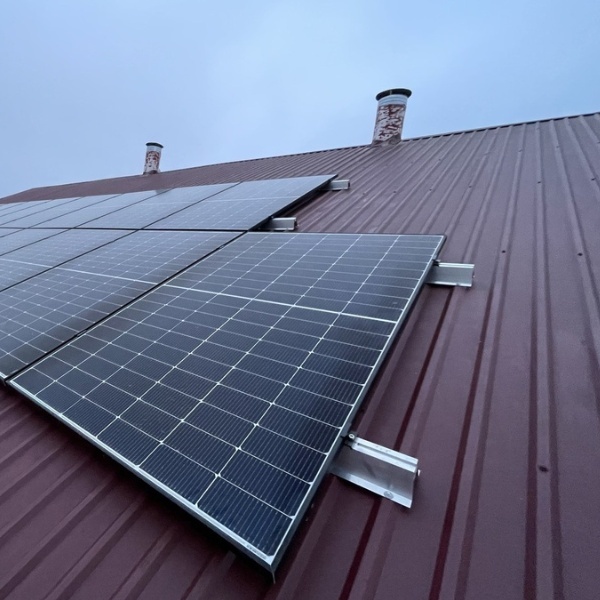

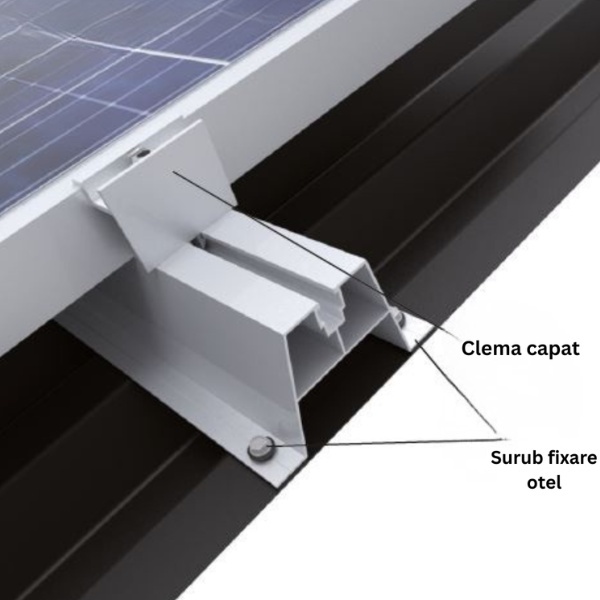

Mini-șina de aluminiu are înălțimea de 40 mm și se fixează direct în cutele tablei trapezoidale, cu șuruburi autofiletante. Clemele panourilor fotovoltaice se prind pe ea, deci nu ai nevoie de cârlige, tije sau grinzi suport.

Cu 40 mm, panoul stă cu 15,5 mm mai sus decât pe mini-șina de 24,5 mm, deci sub el rămâne mai mult spațiu de aer. Variantele de 25, 30, 35, 40, 45 și 50 cm sunt mini-șine, câte una pentru fiecare clemă. Barele de 3,10 m și 6,21 m sunt profilul nedebitat, pe care îl tai pe șantier.

Specificații

• Material: aluminiu

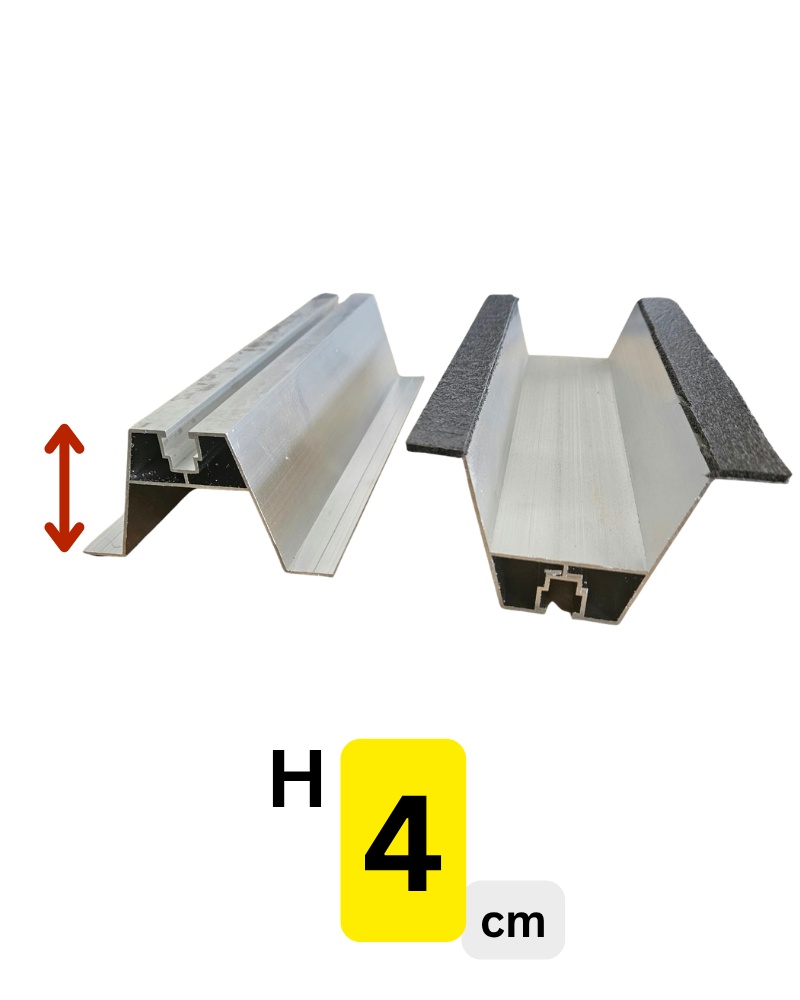

• Înălțime: 40 mm
• Lungimi: 25, 30, 35, 40, 45 și 50 cm; bare de 3,10 m și 6,21 m

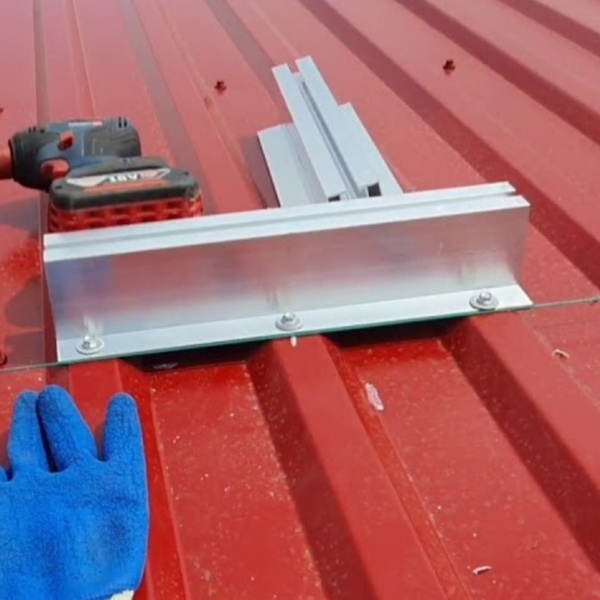

• Fixare pe tablă: șuruburi autofiletante, în cutele tablei
• Fixare panou: cleme de mijloc și de capăt standard
• Acoperiș: tigla metalica, tablă trapezoidală
• Banda EPDM: da
• Se folosește la: panouri fotovoltaice și solare

Comandă

Șinele se produc la comandă, cu plata în avans, și se taie la lungimea aleasă. Un produs tăiat la cerere nu se returnează, deci verifică măsurătorile înainte să comanzi.

Întrebări frecvente

Pe ce acoperișuri se montează mini-șina?

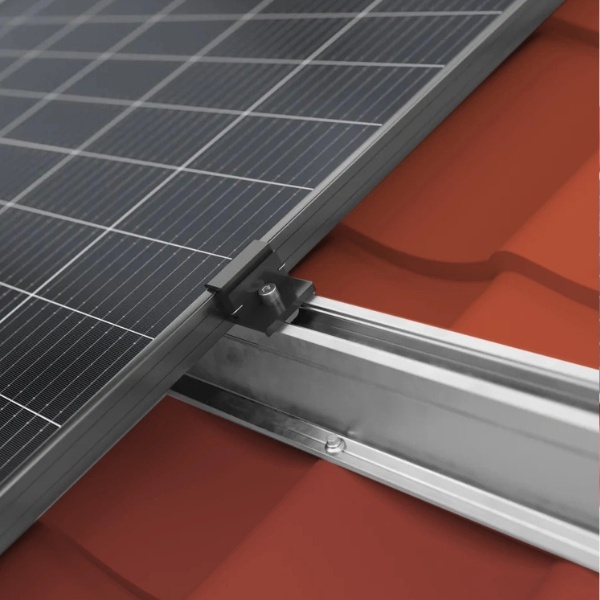

Pe tigla metalica, tablă trapezoidală (tablă cutată). Șuruburile trec prin tablă, așa că mini-șina nu se folosește pe tablă fălțuită sau pe țiglă ceramică. Pentru acestea alege suporturile și kiturile din categoria kit montaj acoperiș.

Care e diferența față de mini-șina de 24,5 mm?

Înălțimea. Această șină are 40 mm, iar mini rail-ul de 24,5 mm are 24,5 mm. Panoul stă cu 15,5 mm mai sus pe șina de 40 mm.

Câte mini-șine îmi trebuie?

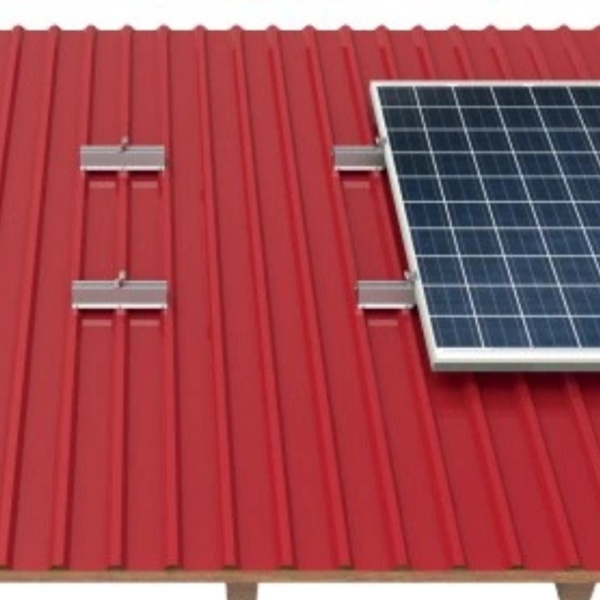

Câte una la fiecare clemă de capăt și de mijloc. Pe un rând de N panouri, fiecare dintre cele două linii de prindere are N+1 poziții de clemă, deci ai nevoie de 2 x (N+1) mini-șine. Exemplu: 6 panouri înseamnă 14 mini-șine, cu 4 cleme de capăt și 10 de mijloc. Poziția fiecărei mini-șine depinde de pasul cutelor tablei și de zona de prindere permisă de producătorul panoului.

Care e diferența între variantele de 25–50 cm și barele de 3,10 și 6,21 m?

Variantele de 25–50 cm sunt piese scurte, câte una la fiecare clemă. Barele sunt același profil nedebitat. O tai cu fierăstrău pentru metal la lungimea dorită, apoi cureți bavurile de pe muchii.

Este inclusă banda EPDM?

DA. Banda EPDM face parte din produs.

Ce cleme se potrivesc?

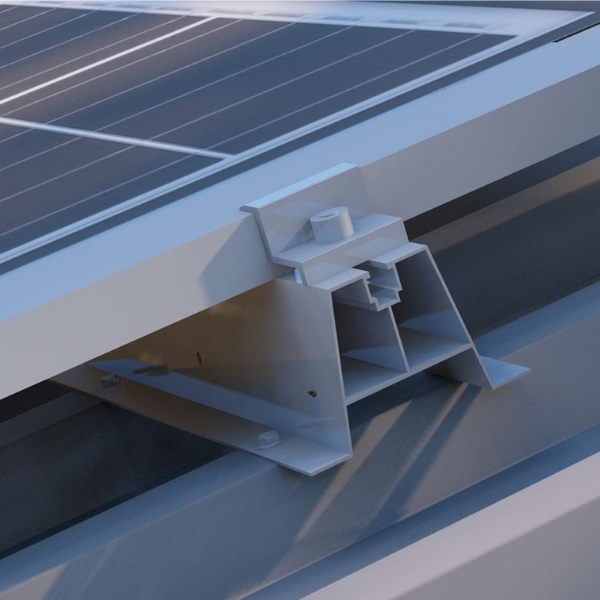

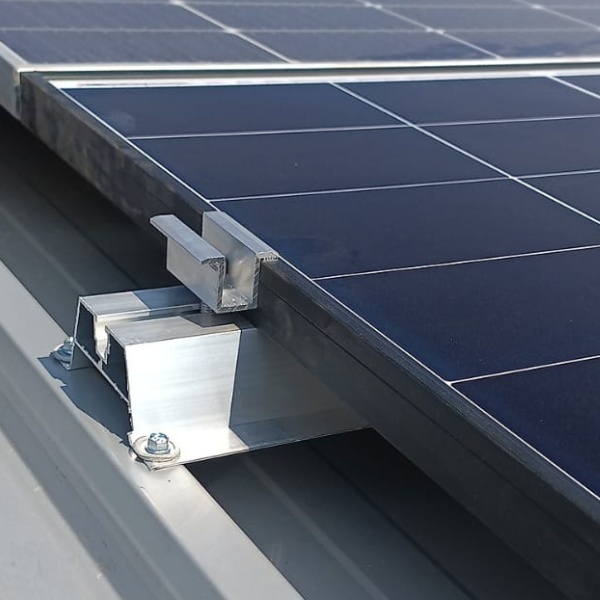

Șina primește clemele standard de mijloc și de capăt. Clemele se aleg după grosimea ramei panoului (30, 32, 35 sau 40 mm), care apare în fișa panoului. Le găsești în categoria cleme și suporturi.

Pot comanda cantități mari sau o lungime care nu apare în variante?

Da. Sună la 0727 752 585, de luni până vineri, 08:00–16:00, sau vezi pagina Ofertă B2B.
