Șină mini rail aluminiu 24,5 mm cu bandă EPDM lipită pe talpă – panouri fotovoltaice

9^,03 RON / buc (TVA inclus)

Costurile de livrare nu sunt incluse

lungime profil

25 cm

30 cm

35 cm

4,30 m

40 cm

45 cm

50 cm

Adauga la Favorite

Cum te putem ajuta?

Suna-ne: 0727752585 (Luni-Vineri, 08:00-16:00)

Trimite-ne un mesaj

Descriere

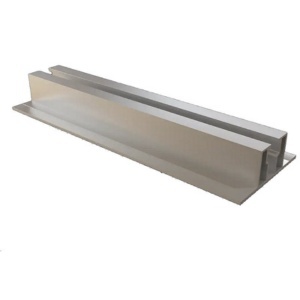

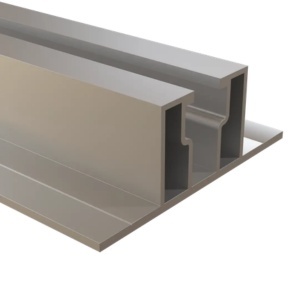

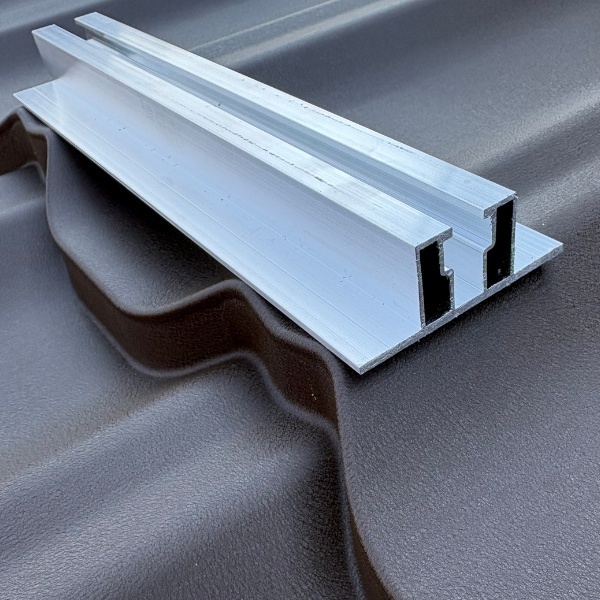

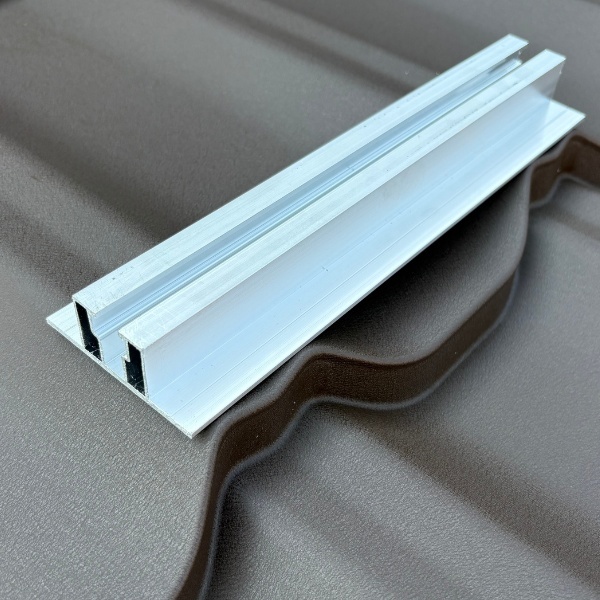

Mini-șina de aluminiu 66x24,5 mm are o bandă EPDM lipită pe talpă și se șurubează direct pe tabla trapezoidală. Banda se află între aluminiu și tablă. Clemele panourilor fotovoltaice se prind pe șină, deci nu ai nevoie de cârlige, tije sau grinzi suport. Cu înălțimea de 24,5 mm, panoul stă mai aproape de tablă decât pe un profil 40x40.

Variantele de 25, 30, 35, 40, 45 și 50 cm sunt mini-șine, câte una pentru fiecare clemă. Pentru aceeași șină fără bandă EPDM vezi mini rail 24,5 mm.

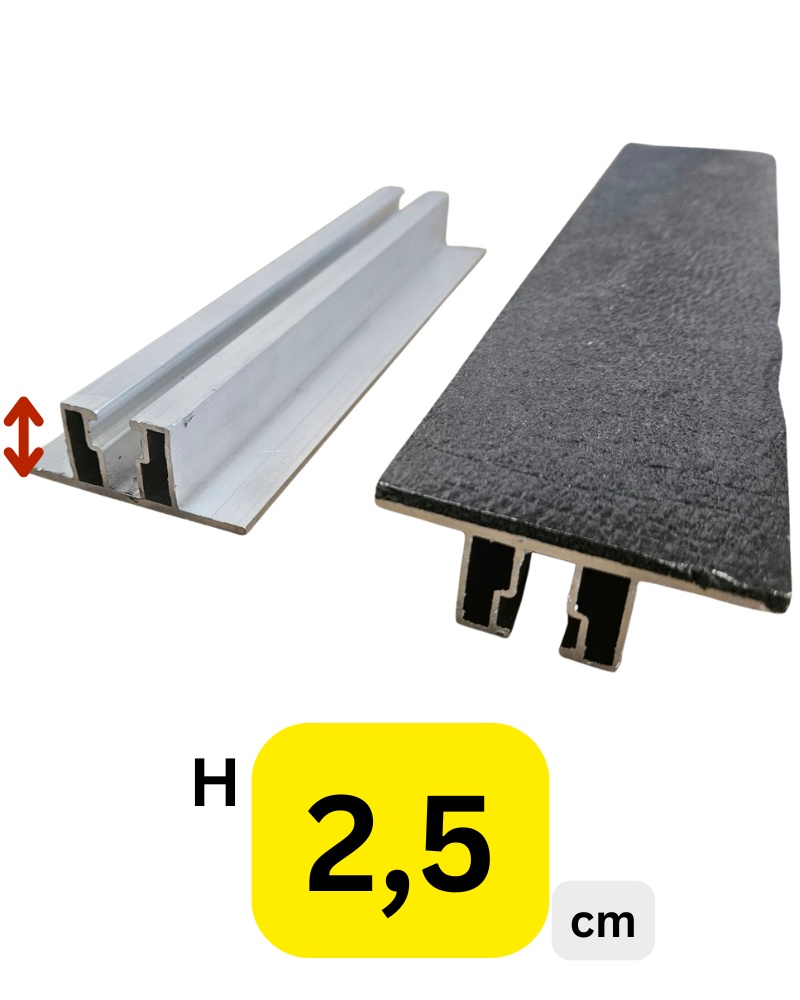

Banda EPDM de pe talpă

EPDM este un cauciuc sintetic folosit la garnituri și etanșări. Pe această șină banda este lipită pe talpă și ajunge între aluminiu și tablă. Ea umple micile neregularități ale tablei și desparte aluminiul de metalul învelitorii. Gaura făcută de șurub rămâne un punct de infiltrare, deci folosește șuruburi cu șaibă de etanșare.

Specificații

Material: aluminiu
Talpă: bandă EPDM lipită

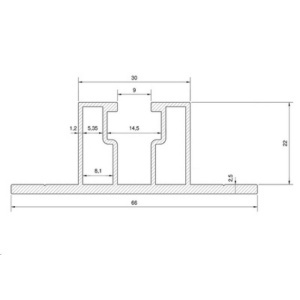

Lățime bază: 66 mm
Înălțime: 24,5 mm
Lungimi: 25, 30, 35, 40, 45 și 50 cm
Fixare pe tablă: șuruburi autofiletante sau autoforante, în cutele tablei
Fixare panou: cleme de mijloc și de capăt, cu piuliță cu bilă în canal
Acoperiș: tigla metalica, tablă trapezoidală (tablă cutată)
Se folosește la: panouri fotovoltaice și solare

Întrebări frecvente

La ce folosește banda EPDM de pe talpă?

Stă între talpa de aluminiu și tablă, umple micile neregularități ale tablei și împiedică contactul direct dintre aluminiu și metalul învelitorii. Nu înlocuiește șaiba de etanșare a șurubului.

Care e diferența față de mini-șina fără EPDM?

Profilul este același, 66x24,5 mm. Diferența este banda EPDM lipită pe talpă. Mini-șina fără bandă o găsești la mini rail 24,5 mm.

Pe ce acoperișuri se montează mini-șina?

Pe tablă trapezoidală (tablă cutată). Șuruburile trec prin tablă, așa că mini-șina nu se folosește pe tablă fălțuită sau pe țiglă ceramică. Pentru acestea alege suporturile și kiturile din categoria kit montaj acoperiș.

Câte mini-șine îmi trebuie?

Câte una la fiecare clemă de capăt și de mijloc. Pe un rând de N panouri, fiecare dintre cele două linii de prindere are N+1 poziții de clemă, deci ai nevoie de 2 x (N+1) mini-șine. Exemplu: 6 panouri înseamnă 14 mini-șine, cu 4 cleme de capăt și 10 de mijloc. Poziția fiecărei mini-șine depinde de pasul cutelor tablei și de zona de prindere permisă de producătorul panoului.

Cu ce se fixează mini-șina pe tablă?

Cu șuruburi autofiletante sau autoforante, direct în cutele tablei. În magazin ai șurubul autoforant M5.5 x 25 mm.

Ce cleme se potrivesc?

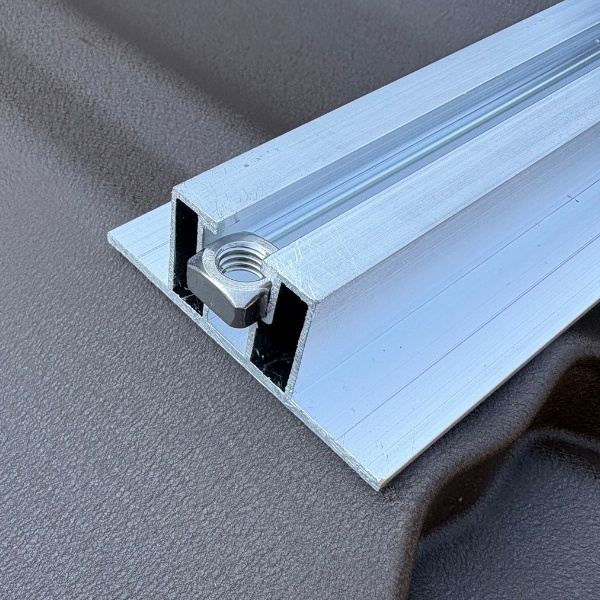

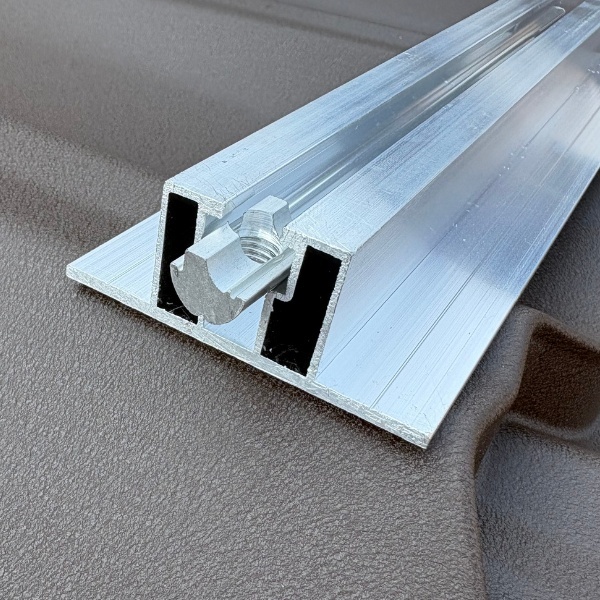

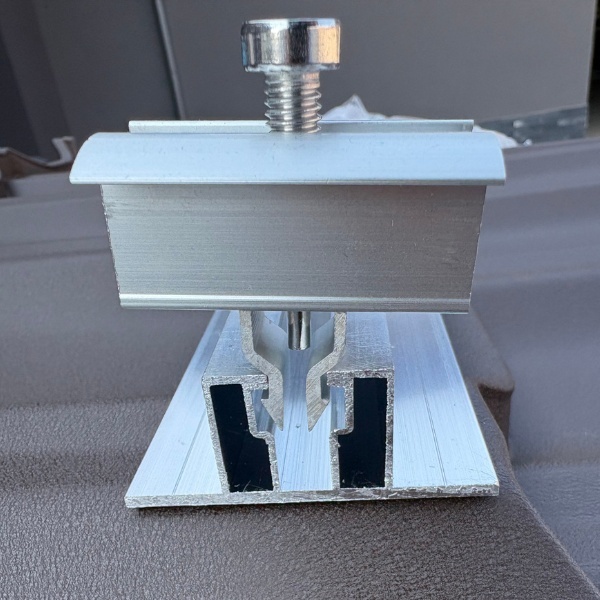

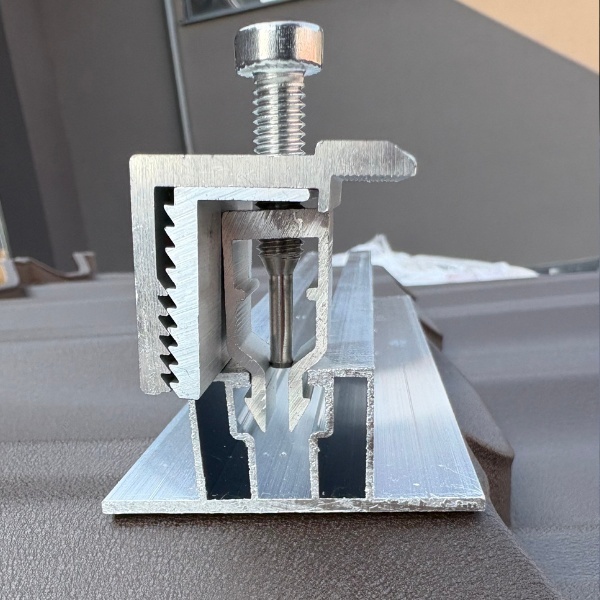

Canalul profilului primește piulițe cu bilă, pe care se strâng clemele de mijloc și de capăt. Clemele se aleg după grosimea ramei panoului (30, 32, 35 sau 40 mm), care apare în fișa panoului. În magazin găsești setul clemă intermediară, setul clemă de capăt și piulița culisantă cu bilă M8. Restul sunt în categoria cleme și suporturi.
