Kit structură parc fotovoltaic la sol – 1 MWp, unghi 25–30°

Descriere

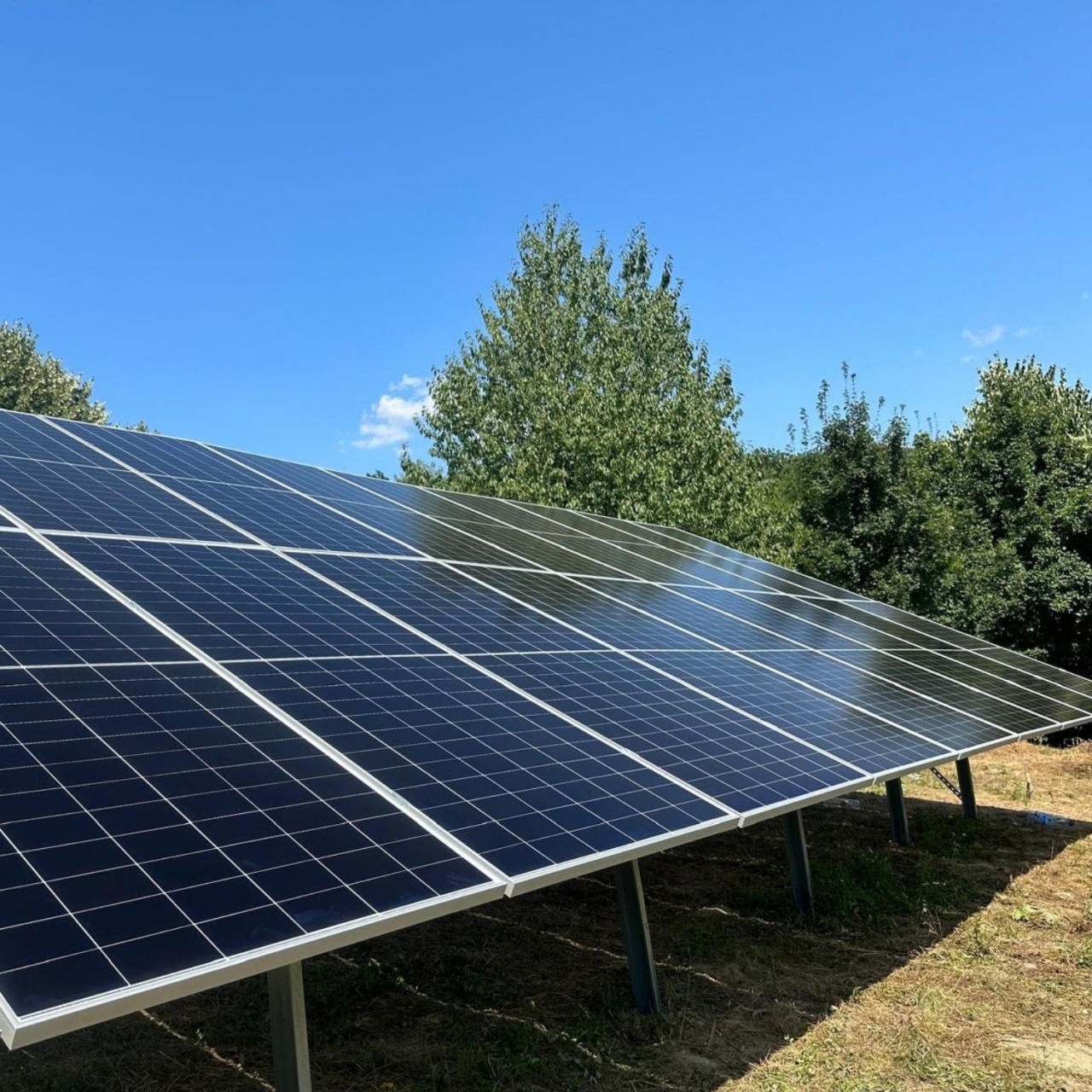

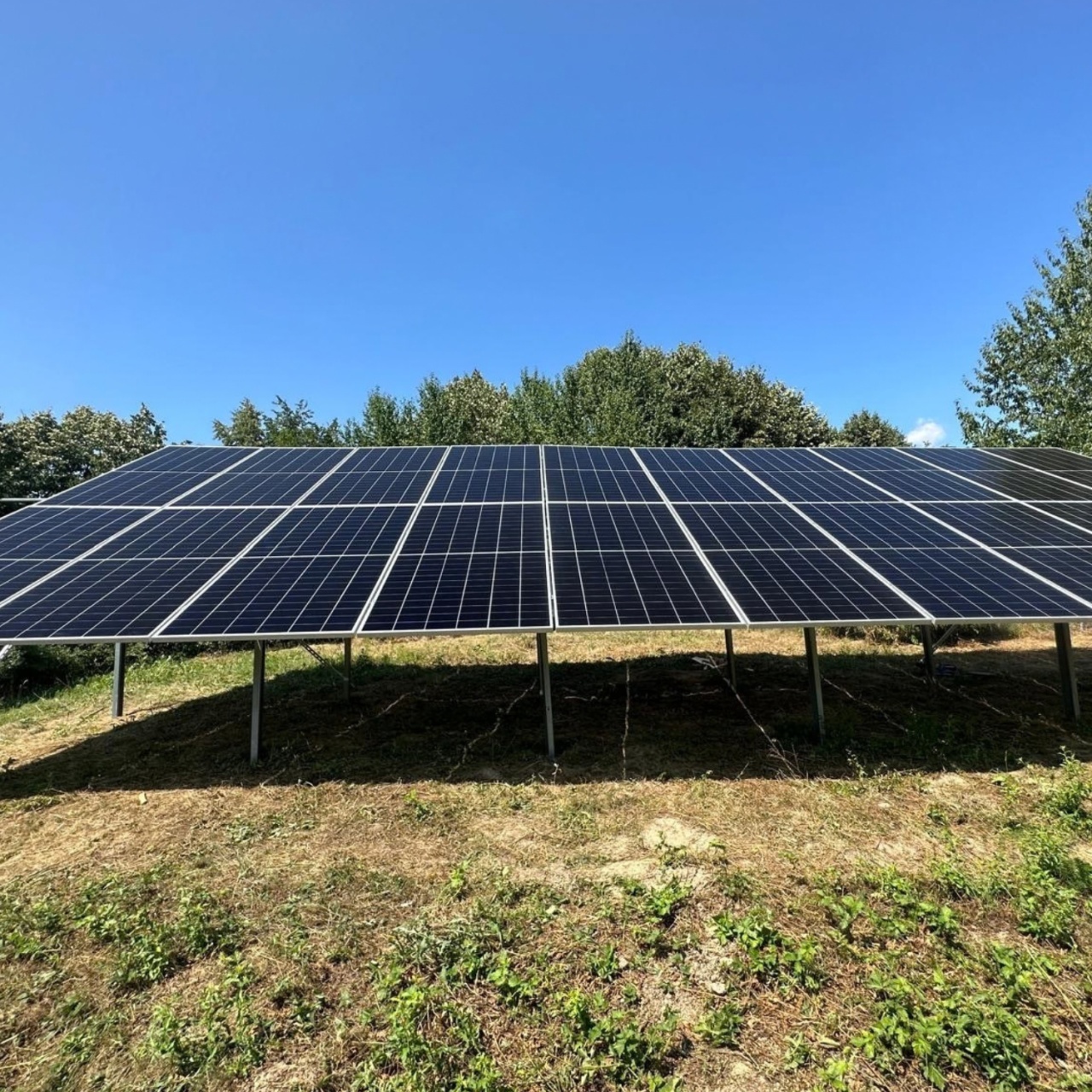

Kitul acoperă un parc fotovoltaic la sol de 2.048 de panouri, în 25 de șiruri. Fiecare șir are două rânduri de 40–41 de panouri, montate în poziție portret pe suporturi de oțel zincat și pe profile de aluminiu 40x40 mm. Cu panouri de 490 W, parcul are 1,003 MWp. Panourile de 400–560 W intră în aceeași structură, deci puterea finală este între 819 și 1.147 kWp.

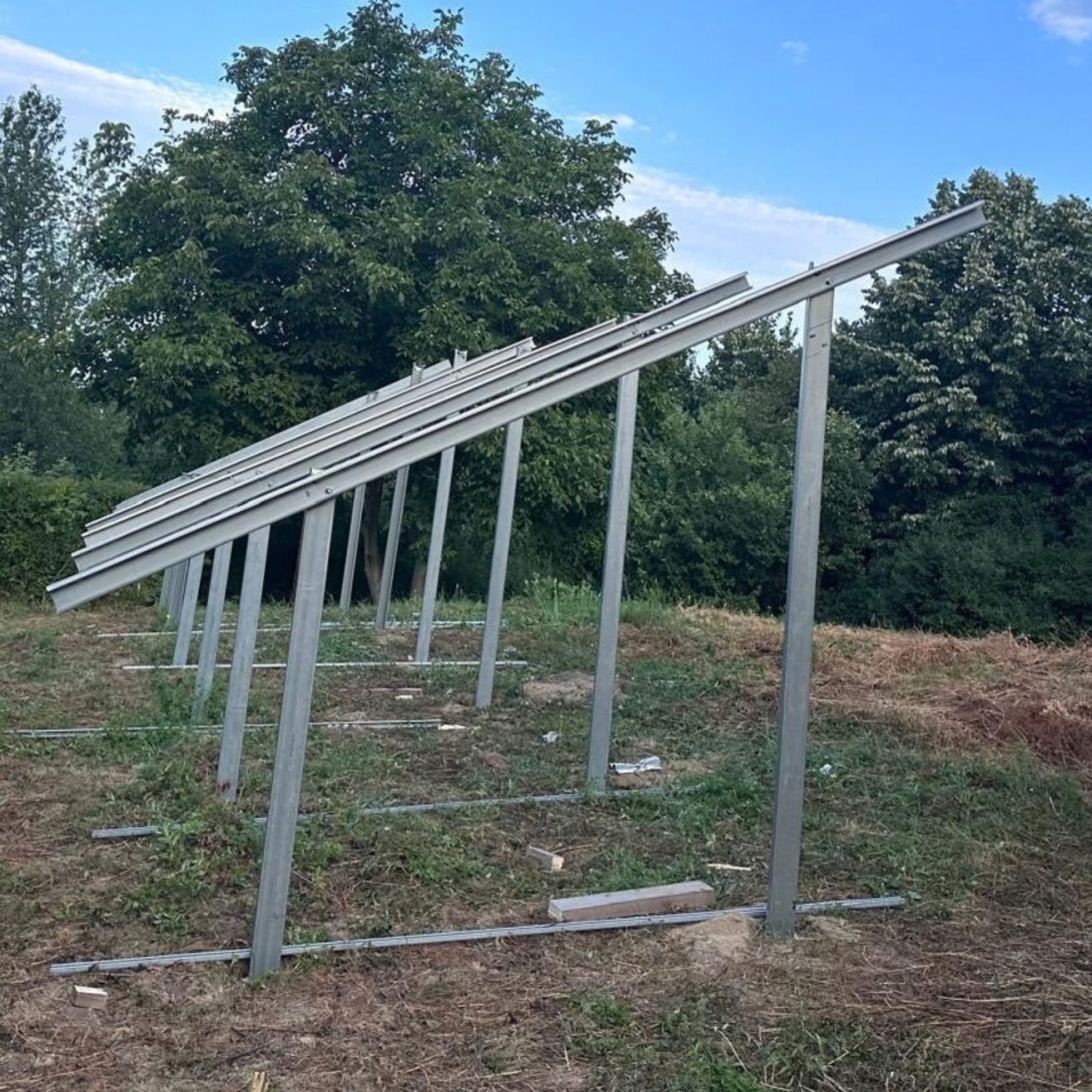

Suporturile sunt stâlpi de oțel S350GD cu 275 g Zn/m², care se bat direct în pământ, la 2,1–2,3 m unul de altul, adică 22 de suporturi pe șir. Înclinația panourilor, între 25° și 30°, se stabilește din adâncimea la care intră picioarele suportului în sol. Pe suporturi se fixează patru rânduri de profile de aluminiu, cu șuruburi inox M10. Panourile se prind în cleme de capăt și de îmbinare, cu șuruburi inox M8 și piuliță culisantă.

Ce conține kitul

• 550 de suporturi pentru montaj panouri fotovoltaice în sol
• 1.400 de profile de aluminiu 40x40 mm, lungime 3,3 m
• 698 de conectori pentru profil 40x40
• 3.596 de șuruburi cu cap hexagonal M10x25 inox, cu piuliță autoblocantă
• 3.996 de seturi clemă de îmbinare, cu șurub inox M8x25 și piuliță culisantă
• 200 de seturi clemă de capăt, cu șurub inox M8x25 și piuliță culisantă

Specificații

• Capacitate: 2.048 de panouri, 25 de șiruri
• Putere panou: 400–560 W
• Poziție panou: portret, câte 2 rânduri pe șir
• Înclinație: 25–30°, reglată din adâncimea de batere a picioarelor suportului
• Fundare: suporturile de oțel se bat în sol
• Dimensiuni panou: 1722 x 1134 mm sau 2278 x 1134 mm; dimensiunea recomandată este 2100 x 1134 mm
• Material suporturi: tablă de oțel zincat S350GD, 275 g Zn/m²
• Material profile: aluminiu 40x40 mm, bare de 3,3 m
• Distanță între suporturi: 2,1–2,3 m
• Prindere profile: 4 rânduri, cu șuruburi M10

Cum se montează

1. Bați în sol cele 550 de suporturi ale unui șir, la 2,1–2,3 m unul de altul, la adâncimea care dă înclinația dorită.
2. Fixezi cele patru rânduri de profile de aluminiu pe suporturi, cu șuruburile M10, și le prelungești cu conectorii.
3. Prinzi panourile cu clemele de capăt la marginile fiecărui rând și cu clemele de îmbinare între panouri.

Întrebări frecvente

Ce putere are parcul cu acest kit?

2.048 de panouri de 490 W dau 1,003 MWp. Cu panouri de 500 W rezultă 1,024 MWp, cu panouri de 400 W rezultă 819 kWp, iar cu panouri de 560 W rezultă 1.147 kWp.

Ce panouri se potrivesc pe structură?

Panouri cu lățimea de 1134 mm și lungimea de 1722 sau 2278 mm, grosime 30–40 mm, montate în poziție portret. Dimensiunea recomandată este 2100 x 1134 x 35 mm. Pentru alte dimensiuni sună la 0727 752 585 înainte să comanzi.

Cum se face fundarea?

Suporturile sunt stâlpi de oțel care se bat direct în pământ.

Cum se alege înclinația panourilor?

Înclinația, între 25° și 30°, depinde de adâncimea la care bați picioarele suportului.

Cât costă kitul și cum se livrează?

Prețul cu TVA și condițiile de livrare se stabilesc prin ofertă. Sună la 0727 752 585, de luni până vineri, 08:00–16:00, sau trimite un mesaj pe WhatsApp, cu modelul panoului și locația parcului. Pentru parteneriate vezi pagina Ofertă B2B.

Aveți kituri pentru parcuri mai mici?

Pentru 800 de panouri (400 kWp) avem kitul pentru parc de 800 de panouri, iar pentru instalații mici kitul pentru 12 panouri pe sol.
